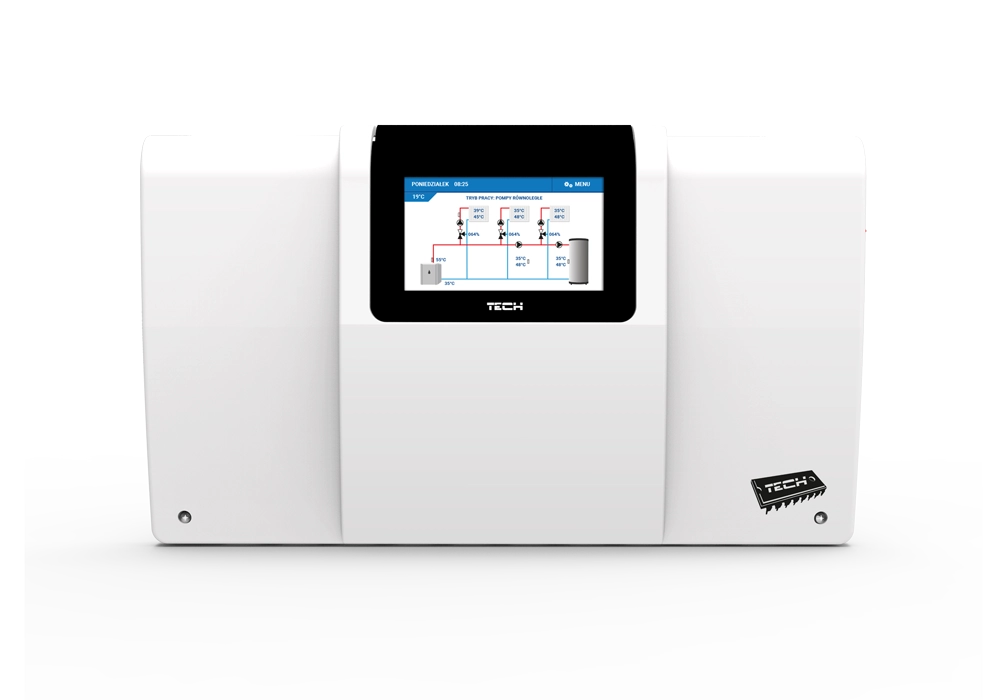

EU-i-3 PLUS

Functions: smooth control of the three mixing valves, three mixing valve pumps, DHW pump control, two configurable voltage-free outputs, two configurable voltage outputs, maintanance simply solar instalation ,return water temperature protection. Weather-based and week-based regulation. Possibility of connecting three room regulators with standard communication (two-state, on/off). Possibility of connecting room regulator with RS communication (overview and eidtion of temperatures from main controller). The possibility of controlling two valves by means of additional i-1, i-1m modules. the possibility of connecting EU-505 Ethernet/WiFi RS modules, 2 outputs
0-10 V, PWM signal. Maintenance via emodul app
Equipment: colour LCD 4,3” touchscreen, 6 temperature sensors for any configuration, external sensor, collector sensor (PT-1000)

  • Product description
  • Product parameters


Sterownik do instalacji

Obsługa trzech zaworów w standardzie z obsługą systemu solarnego



Funkcje realizowane przez sterownik:

  • płynne sterowanie trzema zaworami mieszającymi
  • sterowanie pompą CWU
  • obsługa systemu solarnego
  • sterowniae pompą sygnałem PWM
  • zabezpieczenie temperatury powrotu
  • sterowanie pogodowe i sterowanie tygodniowe
  • dwa wyjścia 0-10V
  • dwa wyjścia beznapięciowe konfigurowane
  • dwa wyjścia napięciowe konfigurowane
  • sterowanie kaskadą 4 kotłów
  • współpraca z trzema regulatorami pokojowymi dwustanowymi
  • współpraca z regulatorem pokojowym z komunikacją RS
  • możliwość podłączenia modułu ST-505 lub WIFI RS - zarządzanie poprzez eModul
  • możliwość sterowania dwoma dodatkowymi zaworami za pomocą dodatkowych modułów i-1m lub i-1
  • możliwość aktualizacji oprogramowania przez port USB



Wyposażenie sterownika:

  •  duży, kolorowy, dotykowy wyświetlacz LCD 4,3″
  • czujnik CWU
  • czujnik zewnętrzny
  • czujniki temperatury zaworów
  • czujniki temperatury powrotu i kotła
  • obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury

Podgląd aplikacji po zainstalowaniu dodatkowego modułu internetowego:

Wyszczególnienie Jednostka
Napięcie zasilania V 230V +/- 10% / 50Hz
Maksymalny pobór mocy sterownika W 10
Temperatura otoczenia °C 5÷50
Wytrzymałość temp. czujnika °C -30÷99
Wkładka bezpiecznikowa A 6,3
Zakres nastaw temperatur °C 8÷90
Obciążenie na każdym wyjściu A 0,5
