Šiluminės energijos taupymas yra viena pagrindinių statybos ir instaliacijos tendencijų. Energijos suvartojimo mažinimas yra ne tik ekologiškas veiksmas, bet ir tiesiogiai prisideda prie šildymo išlaidų mažinimo. Šiluminės energijos naudojimo optimizavimą galima pasiekti taikant modernius energiją taupančius sprendimus (pvz., atsinaujinančią energiją) ir naudojant šiuolaikinius bei efektyvius temperatūros reguliatorius ir valdiklius.
Valdiklio tikslas – valdyti katilo ar kitos šildymo sistemos (židinio, šilumos siurblio, rekuperatoriaus ir kt.) darbą. Efektyvus įrenginio veikimo reguliavimas tiesiogiai prisideda prie šiluminės energijos taupymo – išvengiama per didelio degimo, nepagrįsto patalpų temperatūros kėlimo ar nuostolių, susijusių su atskirų sistemos elementų nesuderinamumu.
Valdiklių naudojimas šildymo ir vėsinimo įrenginiams valdyti leidžia taupyti šilumą ir sumažinti energijos suvartojimo išlaidas keliais būdais. Visų pirma per:
Šilumos taupymo valdikliai yra paprasti ir intuityvūs naudoti, jie leidžia taupyti šilumą be specialių žinių apie konkrečios šildymo sistemos veikimą.
Paprastas naudoti valdiklis. Jis įjungia centrinio šildymo siurblį, kai katilo vandens temperatūra pasiekia nustatytą vertę. Valdiklis išjungia siurblį, jei temperatūra nukrenta žemiau nustatytos ribos (minus histerezė ST-21). ST-19 ir ST-21 valdikliai turi ANTISTOP funkciją, kuri apsaugo siurblį nuo užsikimšimo dėl nusėdusių kalkių. Ne šildymo sezonu siurblys įjungiamas kelioms minutėms kas 10 dienų. Visuose valdikliuose siurblį galima įjungti rankiniu būdu. Išsamesnė informacija pateikiama šių įrenginių naudojimo instrukcijose.
Ventiliatorius veikia, kol pasiekiama katilo nustatyta temperatūra. Tada jis pereina į palaikymo režimą. Kas kelias ar keliolika minučių įjungiami trumpi pūtimai, palaikantys degimo procesą ir apsaugantys nuo dujų susidarymo užgesusiame katile. Pūtimo trukmė yra nuo kelių iki keliolikos sekundžių. Per trumpos pūtimo pertraukos gali sukelti vandens užvirimą katile. Temperatūros kritimas žemiau nustatytos ribos minus histerezė vėl įjungia pūtimą. Reguliatoriai taip pat valdo centrinio šildymo siurblį ir karšto vandens siurblį (ne visi modeliai). Svarbus efektyviam degimui yra pūtimo galios nustatymas. Per mažas pūtimas lemia silpną degimą, katilas nepasiekia reikiamos galios vandeniui šildyti. Per didelis pūtimas sukelia greitą degimą ir energijos nuostolius, išeinančius per kaminą. Geras sprendimas – naudoti valdiklį su PID, kuris sklandžiai ir automatiškai reguliuoja pūtimo galią pagal nustatytą temperatūrą ir išmetamųjų dujų temperatūrą katile.
Siurbliai ir ventiliatoriai veikia kaip valdiklyje, be tiekimo mechanizmo. Papildomi nustatomi parametrai – tiekimo mechanizmo darbas ir pertraukos, darbo palaikymas režimuose. Teisingas darbo parametrų nustatymas yra būtina efektyvaus degimo sąlyga, palaikymas išlaiko katilą degimo būsenoje. Valdiklis turi temperatūrinę tiekimo mechanizmo apsaugą. Jei temperatūra viršija aliarmo ribą, įsijungia aliarmas, o valdiklis kelias ar keliolika minučių paleidžia tiekimo mechanizmą. Kurą iš tiekimo mechanizmo perkelia į katilą. (Jei temperatūros padidėjimo priežastis yra liepsnos grįžimas į sraigtą, ši funkcija apsaugo nuo kuro užsidegimo tiekimo mechanizme.) Labai svarbus parametras yra tiekimo mechanizmo ir ventiliatoriaus darbas, bei pertraukos laikas, palaikymo režime. Jei palaikymo režimo darbo laikas per ilgas ir (arba) pertraukos laikas per trumpas, katilo temperatūra gali greitai pakilti. Tada suveiks apsaugos (pūtimo ir tiekimo mechanizmo išjungimas), tačiau, jei šilumos gavimas nepakankamas, vanduo centrinio šildymo sistemoje gali užvirti.

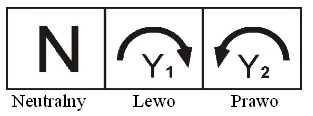

Mūsų įmonės valdikliai suderinami su įvairiais vožtuvais, turinčiais trijų taškų valdymo pavaras, veikiančias 220 V įtampa. Sukimosi greitis iki 1500 s/90°. Žemiau pateikiamas vardinės lentelės aprašymas:
N – Maitinimo įtampa 230V AC
Y1 – Valdymo signalas: atidaryti 230V
Y2 – Valdymo signalas: uždaryti 230V

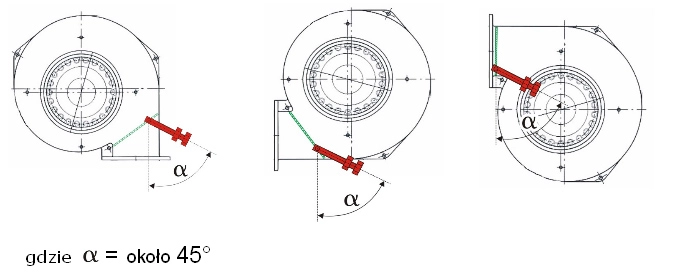

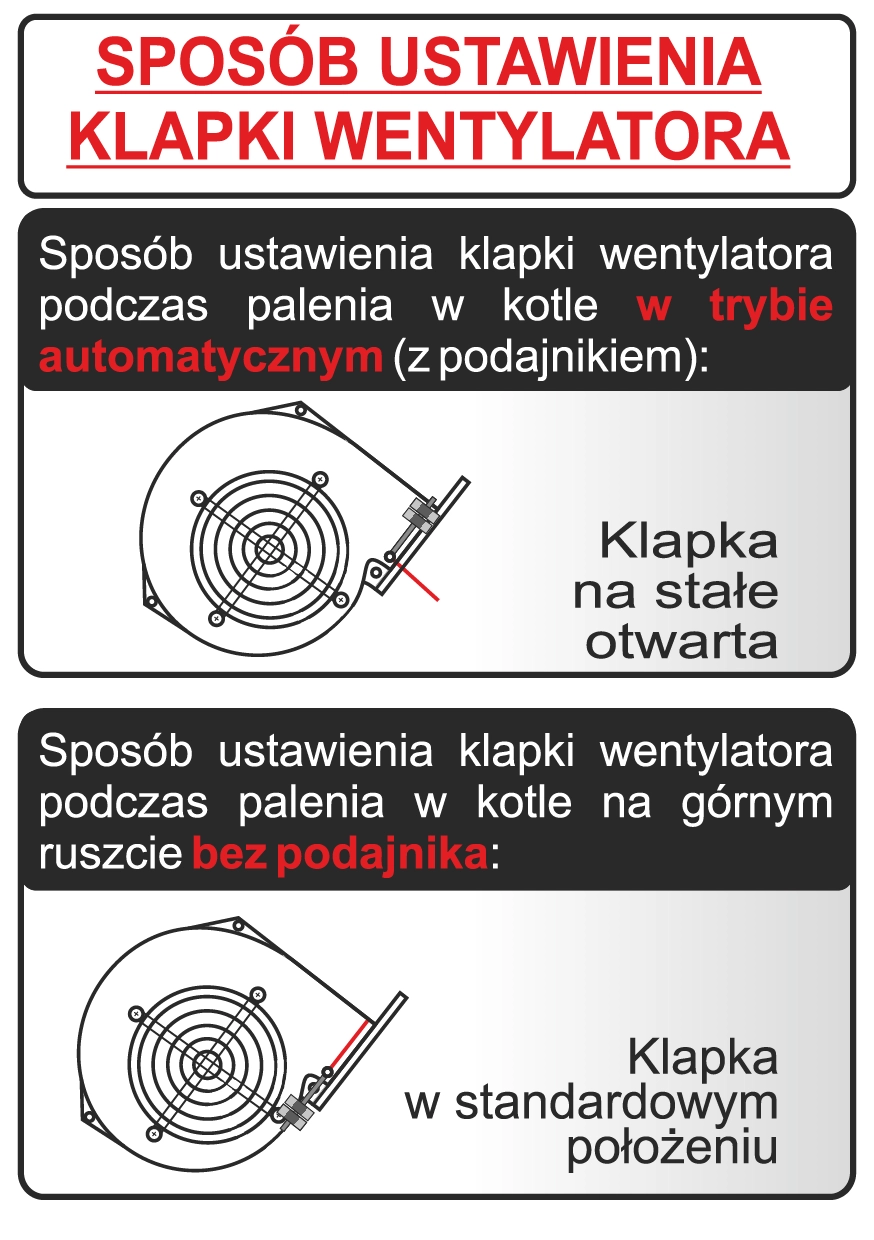

Ventiliatoriaus sklendės nustatymas prieš šildymo sezoną yra labai svarbus efektyvaus katilo veikimo elementas, ypač valdant su PID. Pirmiausia reikia iš anksto nustatyti sklendės padėtį (ir apkrovos varžtą) pagal ventiliatoriaus modelį ir nustatymus:
Tikslus sklendės nustatymo patikrinimas atliekamas ventiliatorių sumonatavus ant katilo, kai katilas yra užkurtas (kad būtų sureguliuota tinkama padėtis atsižvelgiant į kamino trauką). Norėdami tai padaryti, valdiklyje pasirinkite „rankinio darbo“ funkciją ir patikrinkite sklendės veikimą esant skirtingoms ventiliatoriaus galioms.
Tinkamai nustatyta sklendė turėtų pradėti atsidaryti prie 10–20% pūtimo galios. Darbas mažesniais apsisukimais bus tinkamas esant minimaliai traukai, per ventiliatoriaus ir paties katilo konstrukcijos plyšius.
