Ant paviršiaus montuojamas 5'' valdymo skydelis granulinių katilų valdikliui

Šis skydelis yra intuityvus šildymo sistemos valdymo centras, sujungiantis funkcionalumą su estetišku dizainu. Jis leidžia patogiai valdyti visus pagrindinius katilo parametrus, aiškiai ir skaidriai pateikdamas duomenis. TFT ekranas, jautrus lietimui ir logiškas meniu užtikrina, kad kasdienis naudojimas yra greitas, paprastas ir patogus vartotojui.

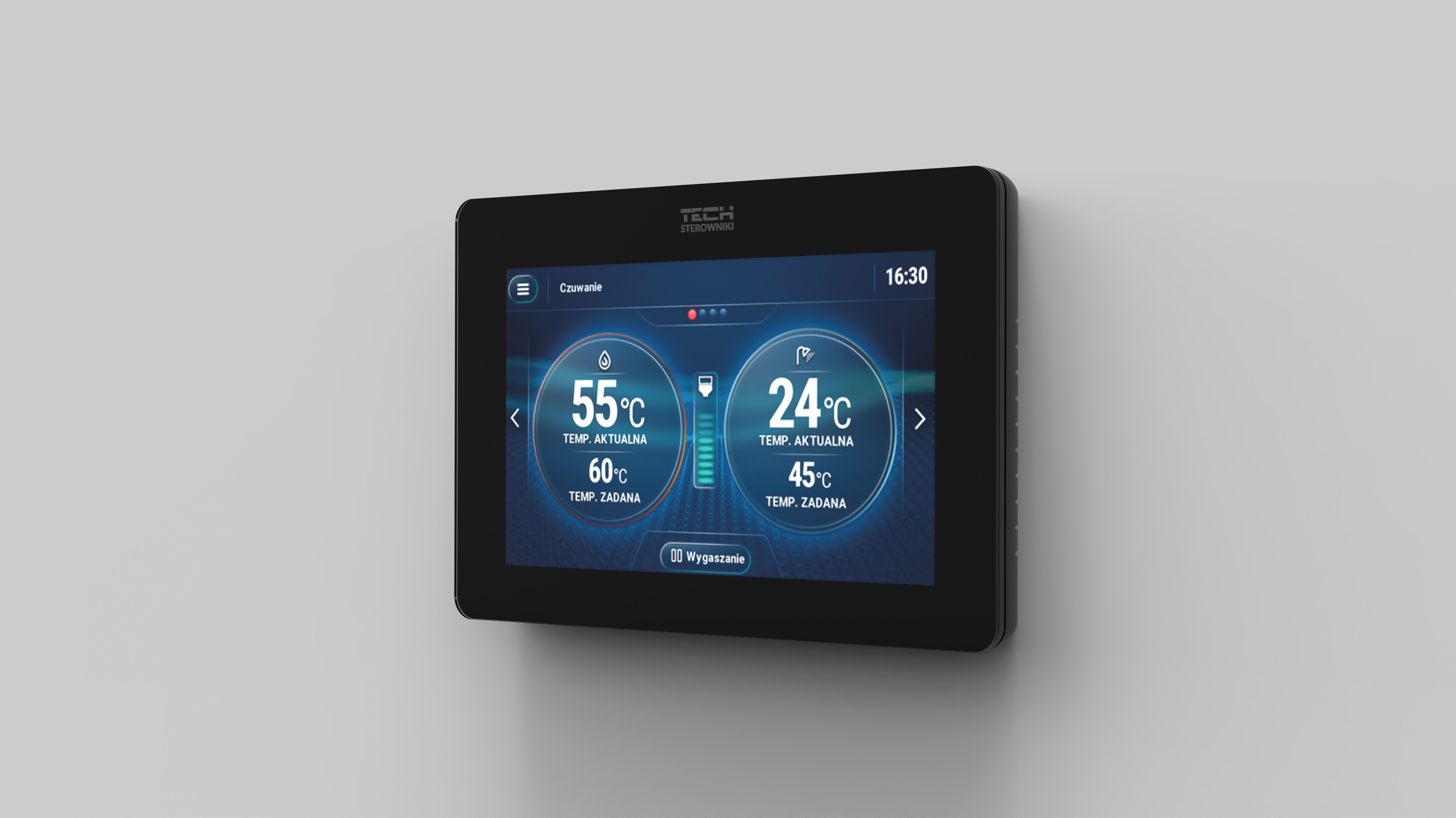

Valdymo skydelis – ant paviršiaus montuojama versija

Ant paviršiaus montuojama valdymo skydelio versija sukurta atsižvelgiant į lengvą ir greitą montavimą, nereikalaujantį įsikišimo į sienos struktūrą. Įrengtas modernus, 5 colių įstrižainės jautrus TFT ekranas, jis leidžia intuityviai valdyti visą šildymo sistemą.

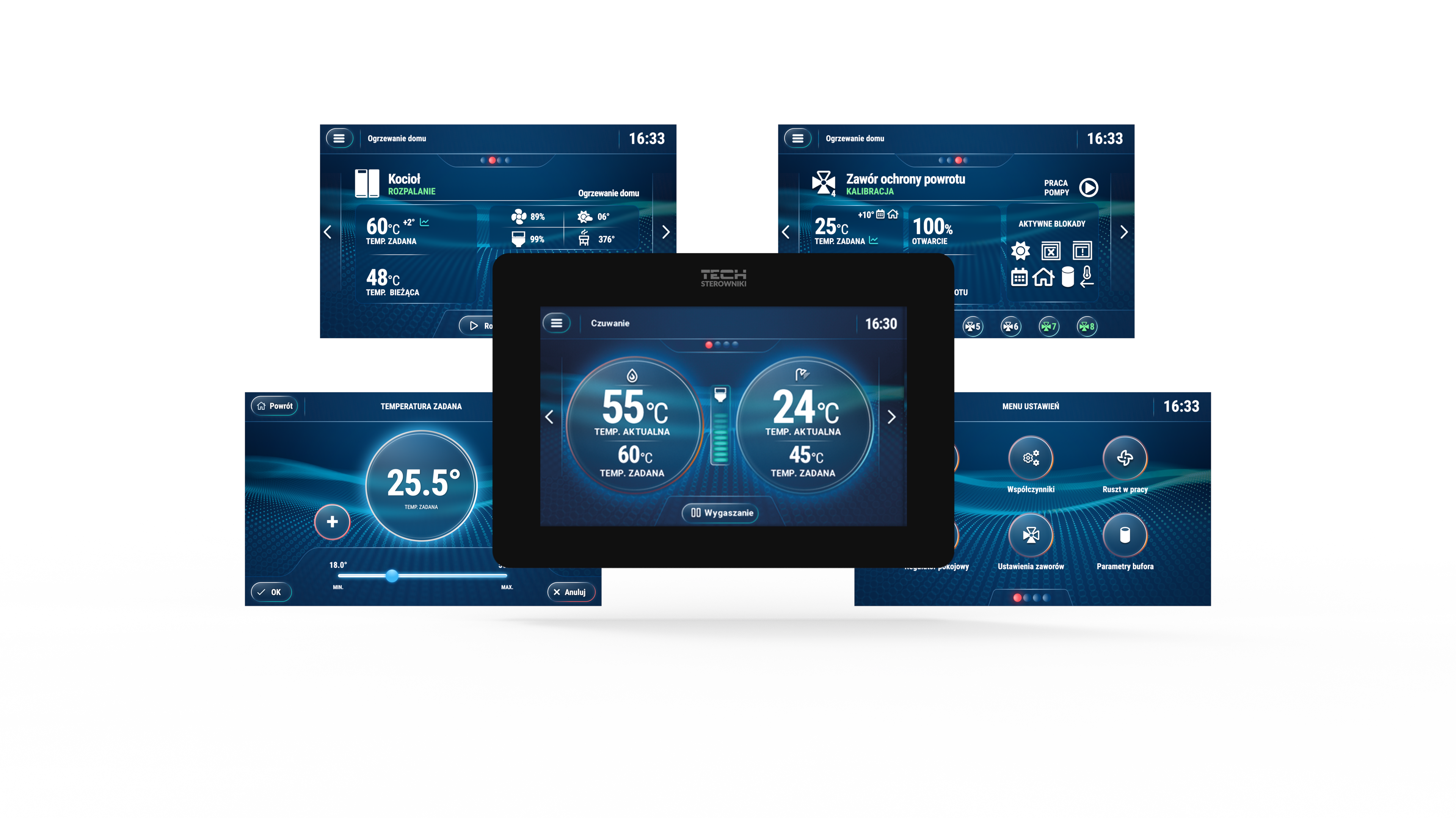

Vartotojo sąsaja sukurta taip, kad būtų aiški ir funkcionali. Pagrindiniame budėjimo režimo ekrane rodomos esamos ir nustatytos katilo bei karšto vandens (CWU) temperatūros, leidžiančios greitai peržiūrėti svarbiausius parametrus. Taip pat yra ekranai, skirti atskiroms instaliacijos sritims, tokioms kaip namo šildymas, grįžtamojo srauto apsaugos vožtuvas, katilo valdymas ir nustatymų ekranas, kuriame galima pritaikyti sistemos veikimo parametrus pagal individualius poreikius.

Dėl modernios korpuso estetikos ant paviršiaus montuojama versija puikiai tinka techninėms ir naudojimo patalpoms.

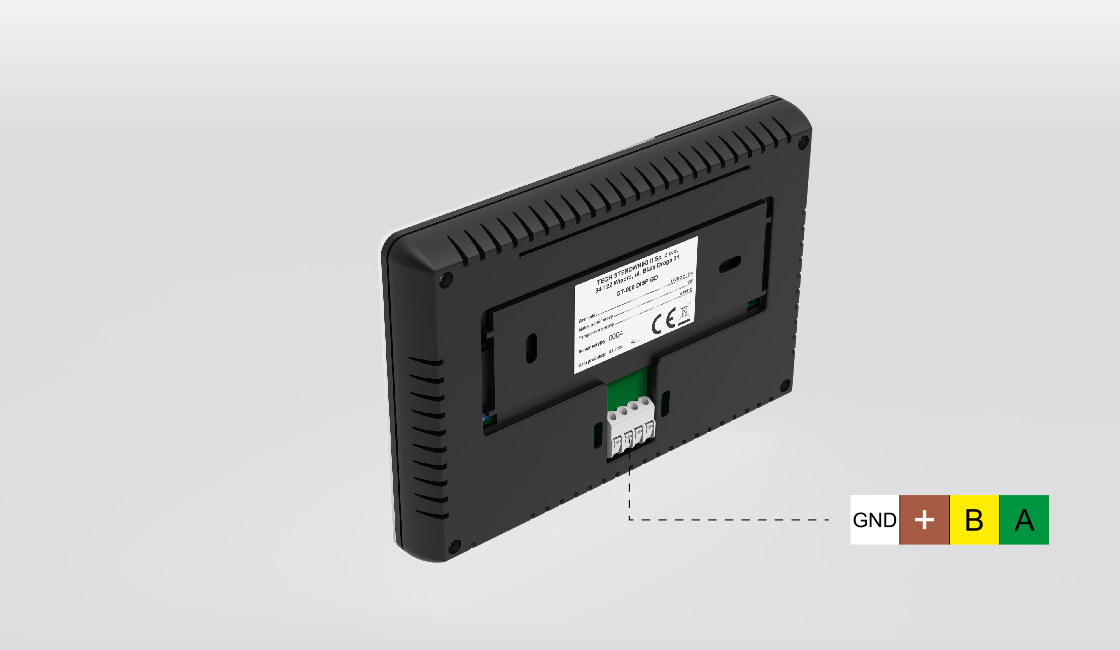

Prijungimas ir ryšys

Skydelis komunikuoja su vykdomuoju moduliu per laidinį RS ryšį, užtikrinantį stabilų ir greitą duomenų perdavimą. Jungtis yra galinėje įrenginio dalyje, leidžianti lengvai pravesti laidą sienos viduje. Įrengimui nereikia papildomo maitinimo – komunikacija ir maitinimas vyksta per vieną bendrą jungtį.

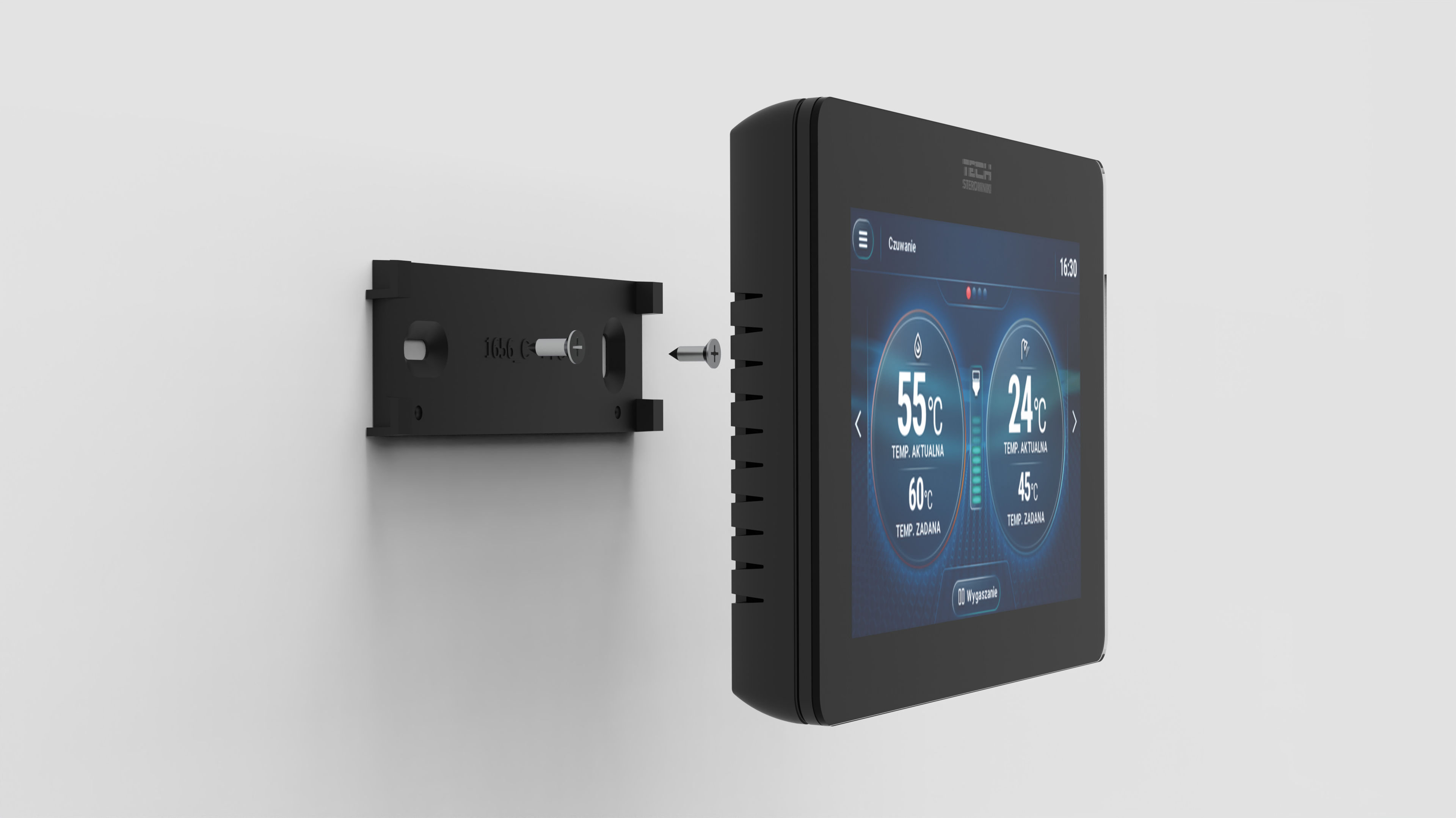

Montavimas

Ant paviršiaus montuojamas valdymo skydelis skirtas greitam montavimui be būtinybės kištis į sieną. Įrenginys montuojamas tiesiai ant sienos paviršiaus naudojant dedikuotą laikiklį arba atramą. Toks montavimo būdas užtikrina lengvą prieigą techninei priežiūrai, o įrengimas nereikalauja specializuotų įrankių ar angos paruošimo sienos struktūroje.

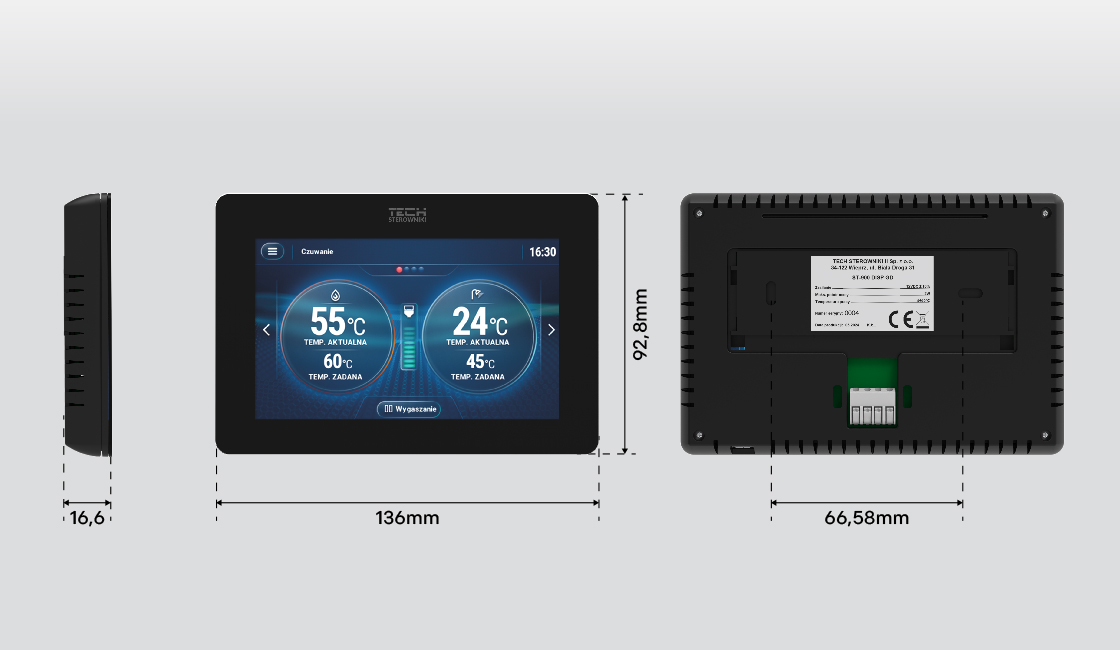

Įrenginio matmenys

Valdymo skydelis sukurtas atsižvelgiant į kompaktiškumą ir naudojimo patogumą. Dėl apgalvotų proporcijų jis tinka tiek naujiems, tiek modernizuojamiems interjerams.

Matmenų detalės:

• Matmenys: 136 x 92,8 x 16,6 mm
• Varžtų tarpai: 66,58 mm
• Montavimo tipas: ant paviršiaus

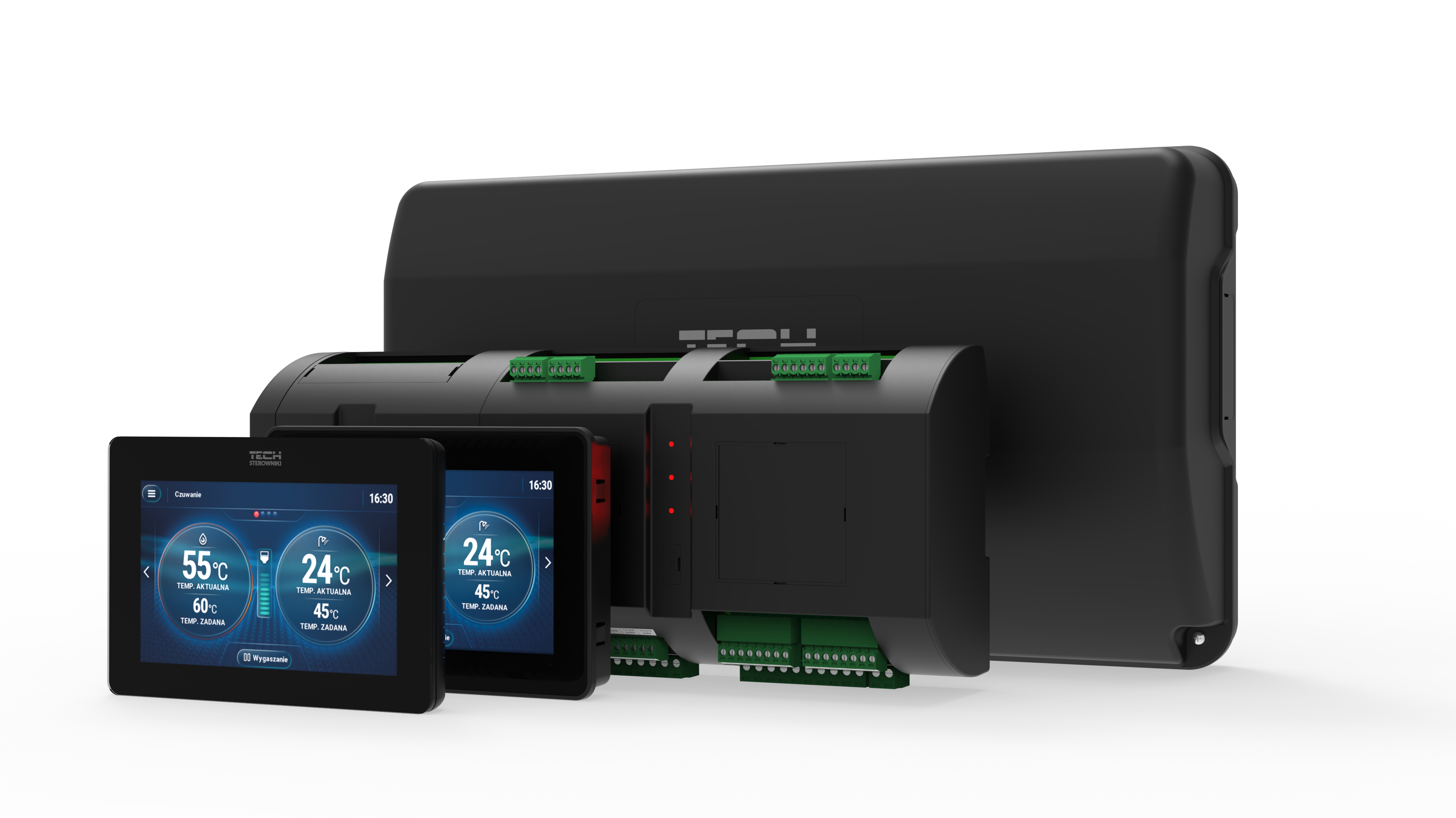

Papildomos galimybės

Skydelis gali būti komplektuojamas su vykdomuoju moduliu arba kaip atskiras įrenginys. Montavimo versijos (ant paviršiaus arba po tinku) leidžia pritaikyti įrenginį prie montavimo vietos. Papildomai galima pasirinkti elegantišką maskuojančią rėmelį, kuris pagerina vizualines savybes.
