Granulinių katilų valdiklis

Mūsų granulinių katilų valdikliai yra pažangios technologijos įrenginiai, sukurti modernioms šildymo sistemoms. Dėl suderinamumo su įvairių tipų katilais – tiek paprastais, tiek sudėtingais – jie užtikrina universalumą ir lengvą integraciją. Aukšta gamybos kokybė garantuoja patikimumą daugelį metų, o taikomos technologinės naujovės leidžia tiksliai valdyti šilumą ir visiškai automatizuoti šildymo procesą – tiek lokaliai, tiek nuotoliniu būdu.

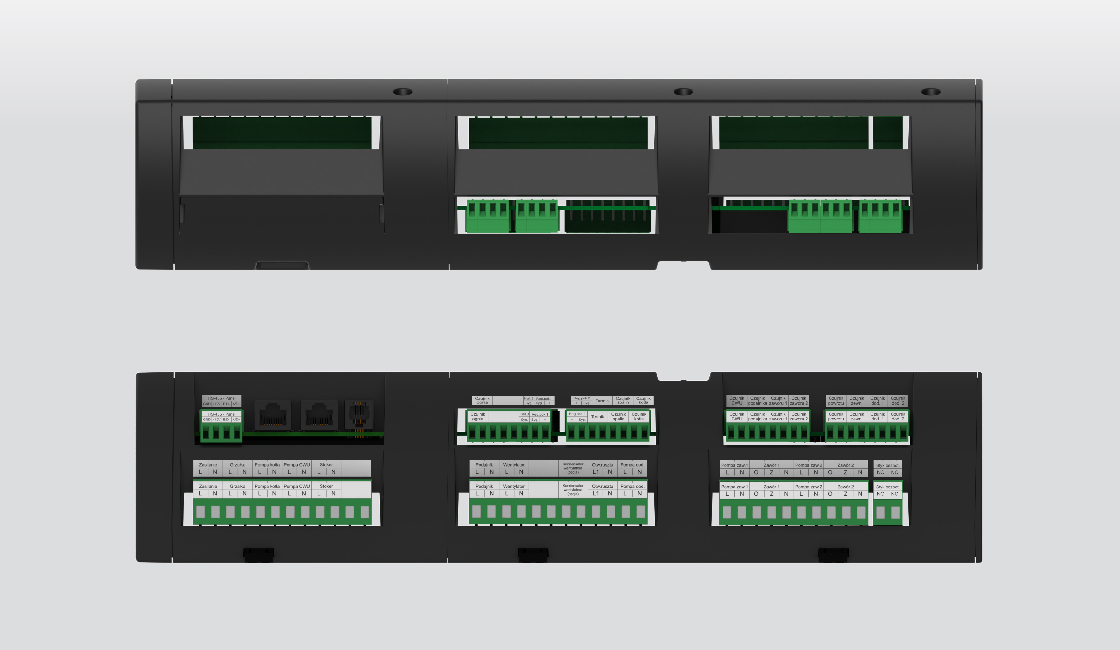

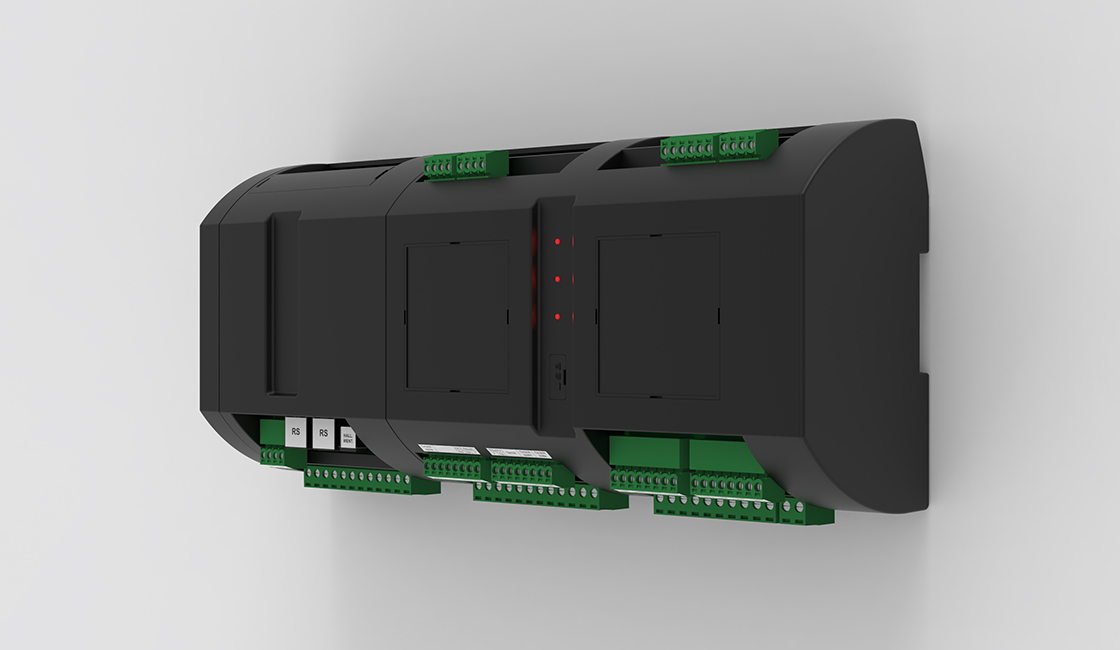

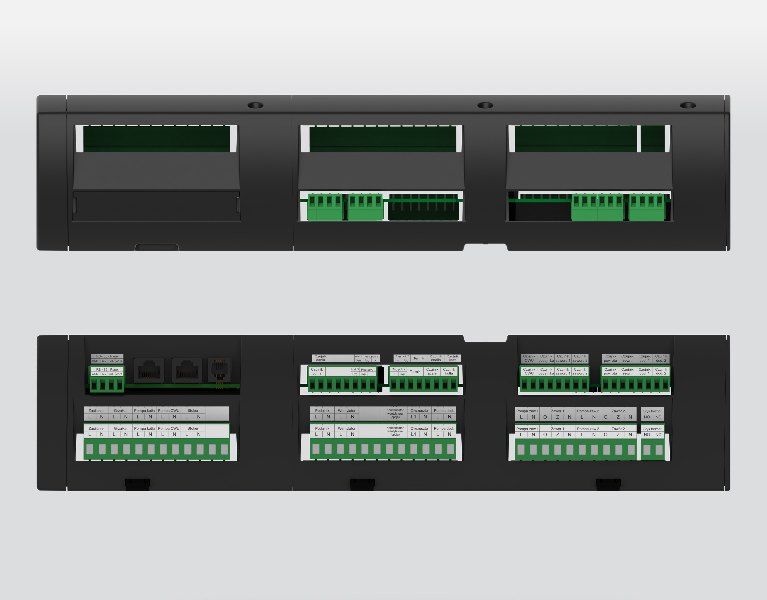

Granulinių katilų valdiklio vykdomasis modulis

Vykdomasis modulis yra visos valdymo sistemos širdis – jis atsakingas už nuolatinę komunikaciją su šildymo sistemos įrenginiais ir veikia kaip pagrindinis duomenų apdorojimo mazgas iš jutiklių. Sukurtas atsižvelgiant į lankstumą ir maksimalų funkcionalumą, jis valdo sudėtingą signalų tinklą, leidžiantį tiksliai valdyti net pačias sudėtingiausias granulinių katilų šildymo sistemas.

Modulis turi net 15 230V išėjimų, leidžiančių vienu metu valdyti kelis įrenginius – nuo tiekimo mechanizmų, siurblių iki ventiliatorių ir vožtuvų. Be to, vienas beįtampis NO kontaktas leidžia nepriklausomai valdyti išorinį įrenginį, pavyzdžiui, cirkuliacinį siurblį ar papildomą signalizacijos įrenginį.

Vartotojui prieinamas platus jutiklių rinkinys – 11 įėjimų temperatūros matavimui, įskaitant jutiklius: CO, CWU, išmetamųjų dujų, grįžtamojo srauto, išorės, vožtuvų, buferio ir ugnies jutiklius. Integruotas termikas / STB užtikrina papildomą katilo terminio saugumo lygį.

Pažangų judėjimo ir srauto valdymą užtikrina hallotroniniai ventiliatoriaus ir grotelių jutikliai. Dėl dviejų įėjimų kambario reguliatoriams galima reguliuoti temperatūrą dviejose nepriklausomose šildymo zonose.

Modulis veikia su įvairiais papildomais įrenginiais per RS ryšį, įskaitant Lambda zondą, ištraukiamojo ventiliatoriaus modulį ar vožtuvų modulius. Taip pat yra galimybė naudoti laidinį arba belaidį Ethernet modulį (Wi-Fi RS / ST-505), leidžiantį nuotoliniu būdu stebėti ir valdyti sistemą.

Sistemos lankstumą užtikrina du nepriklausomi RS prievadai, kurie gali būti išplėsti naudojant skirstytuvą, taip leidžiant valdyti dar daugiau skaitmeniniu būdu komunikuojačių įrenginių. Pasirinktinai galima naudoti ventiliatoriaus kondensatorių, kad būtų užtikrintas papildomas jo veikimo stabilumas.

Šis kompaktiškas, tačiau galingas vykdomasis modulis garantuoja efektyvią, saugią ir visiškai konfigūruojamą šildymo sistemos veiklą, nepriklausomai nuo jos sudėtingumo.

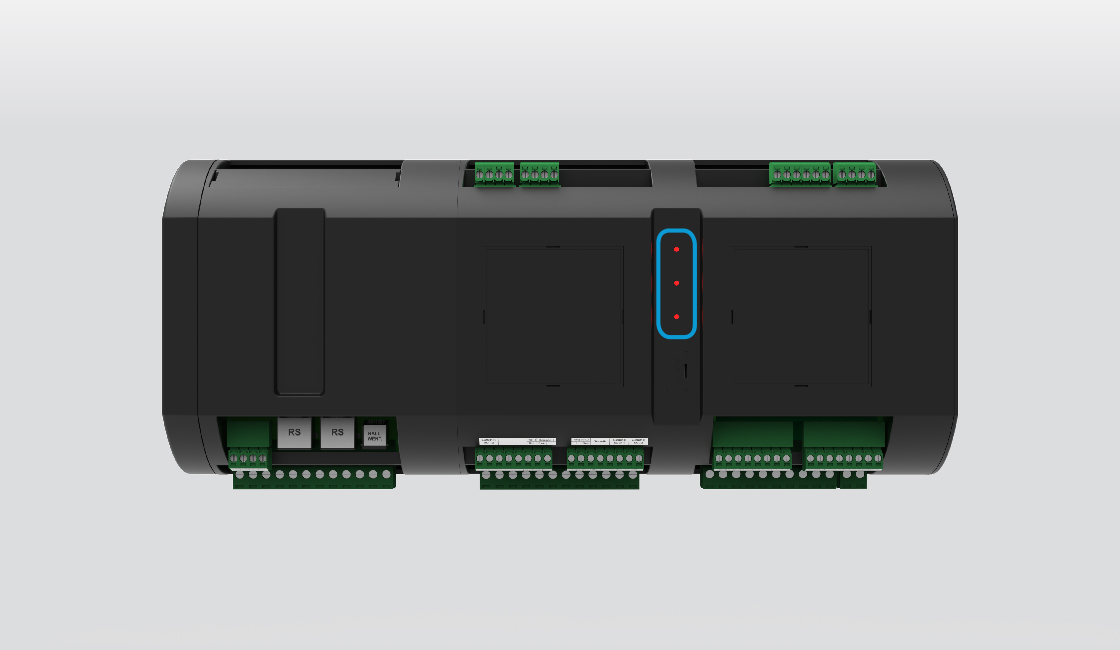

LED indikatoriai – greita veikimo diagnostika

Vykdomasis modulis turi LED diodų rinkinį, kuris palengvina sistemos būsenos vertinimą ir pagreitina diagnostiką:

• Maitinimas – rodo teisingą prijungimą ir įtampos buvimą įrenginyje.
• Ryšys – informuoja apie aktyvų ryšį ir duomenų perdavimą tarp modulių.
• Atnaujinimas – rodo vykstantį programinės įrangos ar konfigūracijos atnaujinimo procesą.

Dėl šių indikatorių vartotojas ir techninės priežiūros specialistas gali greitai ir paprastai nustatyti įrenginio būseną be papildomų įrankių.

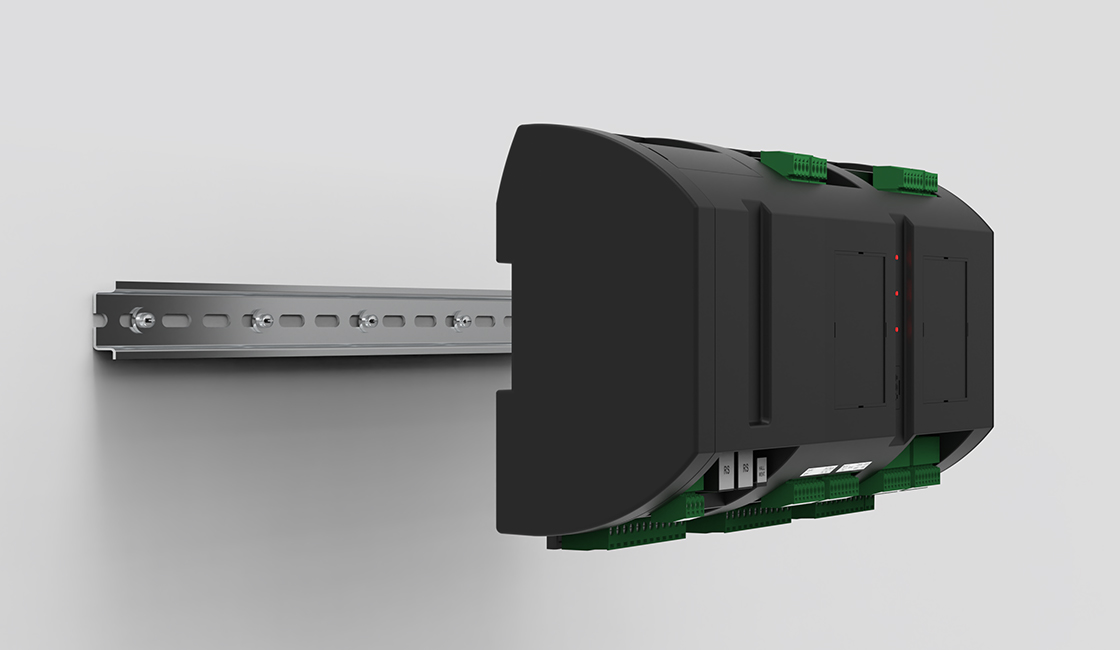

Montavimas ant DIN bėgio

Vykdomasis modulis sukurtas taip, kad būtų galima greitai ir patogiai montuoti ant standartinio 35 mm DIN bėgio. Korpusas turi spaustukus, leidžiančius stabiliai įtvirtinti įrenginį be papildomų įrankių. Dėl kompaktiškos formos ir lengvos prieigos prie jungčių, montavimas vyksta sklandžiai net ribotoje paskirstymo spintos erdvėje. Montavimas ant DIN bėgio užtikrina ne tik tvarką valdymo spintoje, bet ir lengvą modulio demontavimą ar keitimą, jei to reikia.

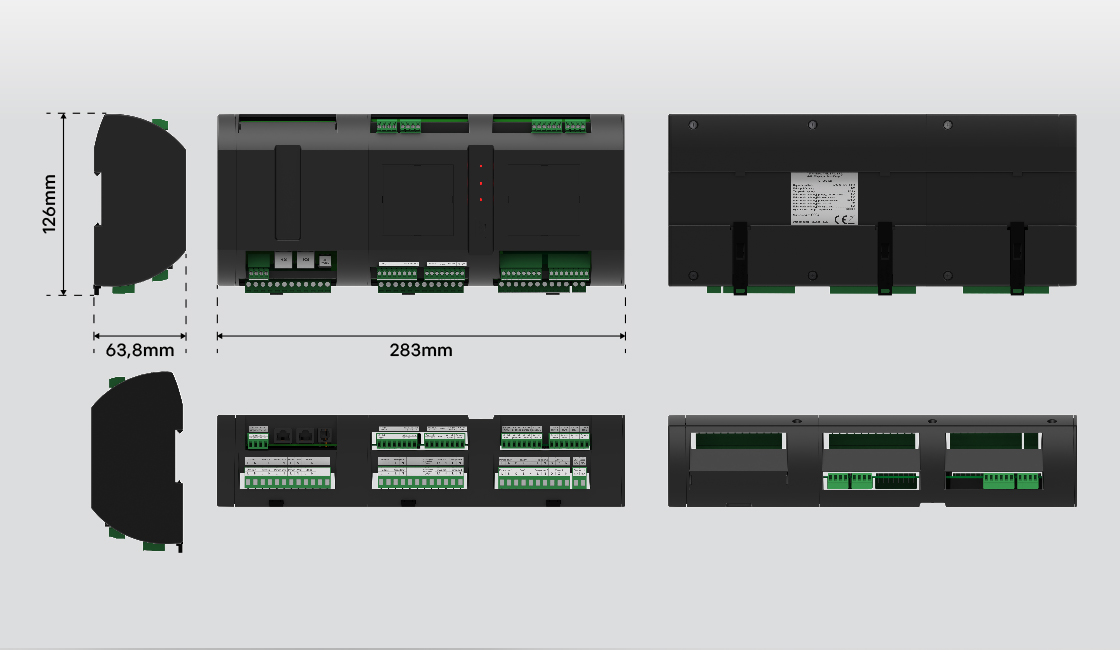

Įrenginio matmenys

Vykdomasis modulis sukurtas taip, kad jį būtų patogu įrengti standartinėse elektros spintose. Dėl apgalvotos konstrukcijos ir proporcijų įrenginys puikiai tinka ant DIN bėgio, užtikrindamas ne tik funkcionalumą, bet ir estetišką bei tvarkingą instaliacijos elementų išdėstymą.

Matmenų detalės

• Matmenys: 283 × 126 × 63,8 mm
• Montavimo tipas: ant DIN bėgio (standartinis 35 mm)

Papildomos galimybės

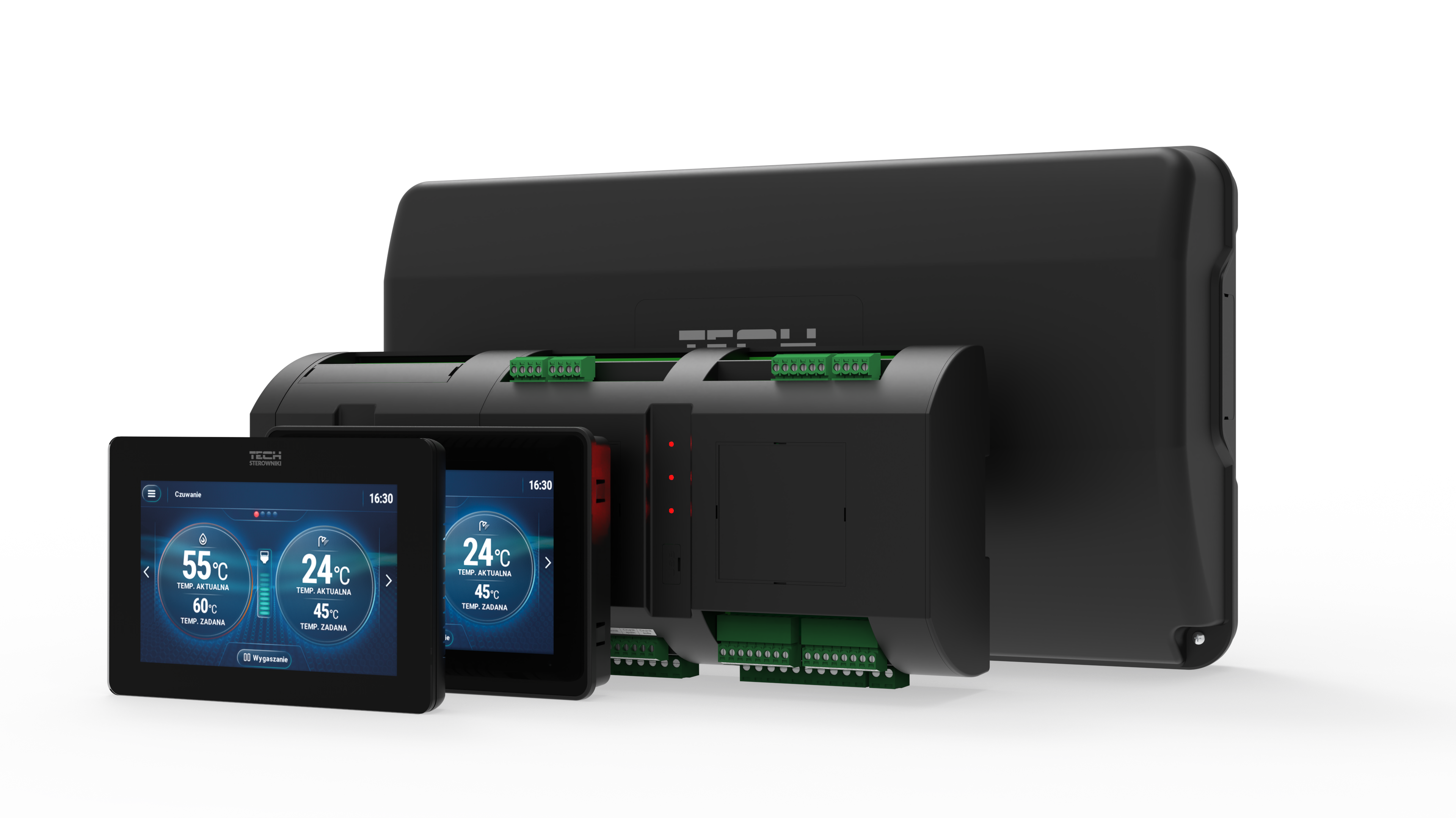

Vykdomasis modulis komplektuojamas su valdymo skydeliu, atsakingu už intuityvų sistemos valdymą. Priklausomai nuo montavimo pageidavimų, vartotojas gali pasirinkti vieną iš dviejų versijų:

• Ant paviršiaus montuojamas skydelis – idealiai tinka greitam montavimui be įsikišimo į sienos struktūrą.
• Po tinku montuojamas skydelis – diskretiškas ir elegantiškas sprendimas, montuojamas į montavimo dėžutę.

Be to, galima pasirinkti specialiai suprojektuotą vykdomojo modulio korpusą, kuris palengvina jo montavimą elektros spintoje ir užtikrina instaliacijos apsaugą bei estetiką.
